wunderwaffeСнял с полки пылившыйся много лет USB осциллограф BM8020
Несмотря на свой win7-64 и утверждение на странице устройства - "ПО устройства поддерживает только 32 бит. ОС" с их "Тестовый драйвер 3.13 для 64 bit версий ОС" вполне завелся. Главное сначала драйвер, а потом прогу DisGo и не давать ей ставить свой драйвер.
Наводки при мацании щупа -
Их спектр, вездесущие 50 гц с гармониками -

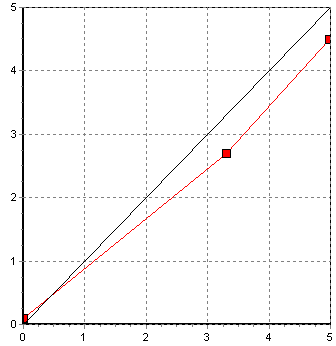

Проверка показала, что осцылограф нуждается в калибровке, т.к. вместо 0 вольт показывает 0,1 и далее 3,3 -> 2,7; 5 -> 4,5 вольт, что отображено на графике -
Ченая линия - то, что должно быть.
Так что или заниматься компьютерной некрофилией, разыскивая требуемый для калибровки wdapi900.dll как описано здесь - или продолжать строить график.
Вот, вот она - C:\Program Files (x86)\Freescale\CodeWarrior for Microcontrollers V6.3\prog\WDAPI900.DLL
